如何确保防静电母粒在PP中空板中均匀分散
2025-11-03 09:05 来源：唯塑传播
确保防静电母粒在PP中空板中均匀分散，核心是构建“原料适配→预混充分→设备强化→参数精准”的全流程控制体系，从母粒特性、混合工艺到挤出设备，层层消除团聚风险，最终实现分散均匀性（表面电阻差异≤10%）。

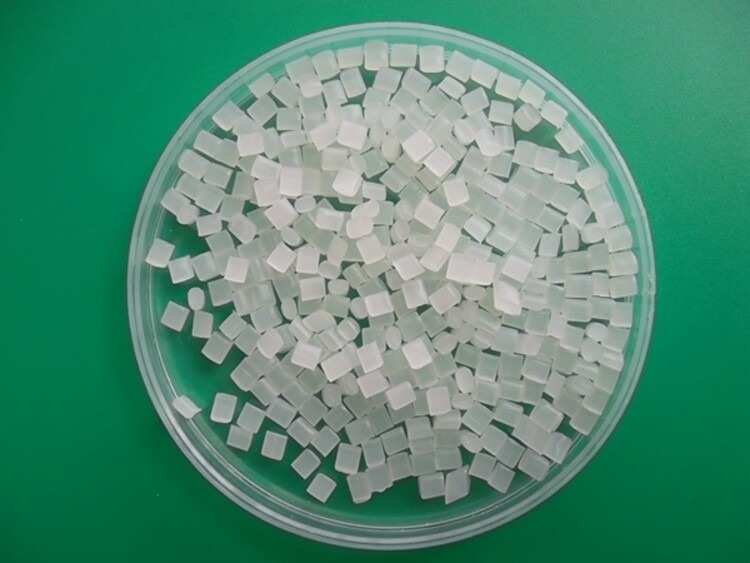

一、原料预处理：从源头减少分散阻力
原料本身的状态（湿度、粒径、相容性）会直接影响分散效果，需提前做好3项准备：
1.控制原料湿度，避免结块
PP树脂需在80-90℃下干燥2-3小时，防静电母粒（尤其含碳黑/碳纳米管的永久性母粒）需在60-70℃下干燥1-2小时，确保两者含水率均≤0.05%。
原因：湿度过高会导致原料颗粒粘连，混合时母粒易被包裹在PP结块中，无法分散。
2.匹配母粒与PP的粒径，减少分层
选择母粒粒径与PP树脂颗粒相近的产品：PP树脂常规粒径为2-3mm，防静电母粒粒径需控制在1-4mm（偏差不超过2mm）。
若母粒粒径过小（如＜1mm），混合时易浮在PP颗粒表面，导致喂料时分层；若粒径过大（如＞5mm），则难以被螺杆剪切破碎，易形成局部团聚。
3.优先选PP载体母粒，提升相容性
母粒载体树脂需与PP同源：选择以均聚PP为载体的防静电母粒（而非PE或ABS载体），载体熔点与PP树脂差异≤10℃（PP熔点约160-170℃）。
原因：同源载体可避免母粒与PP在熔融时因相容性差形成“孤岛”，确保母粒中的抗静电成分（如碳纳米管、离子剂）均匀迁移到PP基体中。
二、预混工艺优化：实现“初步均布”
预混是分散的基础，需通过高速混合机的参数调控，让母粒均匀附着在PP颗粒表面，关键操作如下：
1.混合转速
推荐值：800-1200rpm；
核心作用：产生离心力，让母粒均匀包裹PP颗粒；
常见误区规避：转速＜600rpm会导致混合不充分、易分层；转速＞1500rpm会因摩擦生热过高，导致PP颗粒软化结块。
2.混合时间
推荐值：5-8分钟；
核心作用：确保每颗PP颗粒都接触母粒；
常见误区规避：时间＜3分钟会导致局部母粒浓度低；时间＞10分钟会增加能耗，且无额外分散效果。
3.混合温度
推荐值：60-80℃（需开启冷却控温）；
核心作用：轻度预热原料，增强母粒附着力；
常见误区规避：温度＞90℃会导致PP颗粒软化粘连、母粒被包裹；不开启冷却会因摩擦生热导致温度失控。
4.加料顺序
推荐顺序：先加PP树脂→再加母粒→最后加分散剂（可选）；
核心作用：避免母粒直接撞击混合机壁，减少损耗；
常见误区规避：先加母粒易导致母粒粘壁，造成实际添加量不足。
可选优化：若母粒分散难度大（如炭黑母粒），可添加0.1%-0.3%的分散剂（如EBS乙撑双硬脂酰胺），增强母粒与PP的界面结合，减少团聚。
三、挤出设备与参数调控：实现“熔融均散”
挤出机是母粒分散的核心设备，需通过螺杆结构、喂料系统和加工参数的优化，利用剪切力将母粒破碎并均匀分散到PP熔体中：
1.选用“强混炼型”螺杆，增强剪切力
螺杆结构要求：
1.长径比：28:1-32:1（比普通PP挤出螺杆长径比高2-4，延长混炼时间）；
2.混炼段：需包含屏障型混炼段（如BM段）或销钉混炼段，通过屏障棱或销钉将熔体切割成细流，破碎母粒团聚体；
3.压缩比：3.5:1-4.5:1（高于普通PP螺杆的3:1，增强熔体密实度，提升剪切效率）。
若现有螺杆为普通型，可加装“静态混合器”（安装在机头前），通过静态元件的导流作用，进一步均化熔体中的母粒。
2.采用“双螺杆喂料”，避免局部堆积
喂料系统：使用失重式双螺杆喂料机，将预混后的PP+母粒混合物匀速送入挤出机，喂料精度控制在±0.5%。
避免单螺杆喂料：单螺杆喂料易因原料流动性差异（如母粒与PP密度不同）导致“架桥”，使母粒在料斗内堆积，最终挤出时局部浓度过高。
3.精准控制挤出参数，平衡剪切与分散
温度曲线（梯度升温+低温熔融）：
1.喂料段：140-160℃（预热原料，防止冷料损伤螺杆）；
2.熔融段：170-180℃（PP熔融，母粒初步分散，避免温度过高导致母粒中抗静电剂分解）；
3.混炼段：180-190℃（高温增强剪切力，破碎母粒团聚体）；
4.机头/模具：175-185℃（稳定熔体流速，避免局部过热导致分散不均）。
螺杆转速：40-60rpm（针对PP中空板挤出）；转速过低（＜30rpm）剪切力不足，母粒无法破碎；转速过高（＞80rpm）剪切热过大，PP易降解，影响分散稳定性。
熔体压力：控制在15-25MPa，压力波动≤±2MPa；压力骤升说明熔体中有未分散的母粒团聚体，需立即降低转速或检查螺杆混炼段。
四、分散效果检测：及时排查异常
通过“离线检测+在线监控”双重手段，验证分散均匀性，避免批量不合格：
1.离线检测：量化分散质量
表面电阻测试：在PP中空板的不同位置（左上角、中心、右下角、边缘）各取10cm×10cm样品，用表面电阻测试仪测电阻值；若各点电阻差异≤10%（如目标10⁸Ω，各点值需在9×10⁷-1.1×10⁸Ω之间），说明分散均匀。
显微镜观察：将样品切片（厚度50μm），用偏光显微镜（400倍）观察；若视野内无明显母粒团聚体（团聚体直径＞50μm），且抗静电成分（如碳纳米管）呈网状分布，即为合格。
拉伸强度测试：取不同位置的样品测拉伸强度；若差异≤5%，说明母粒分散均匀（团聚体会导致局部强度下降）。
2.在线监控：实时预警
熔体压力传感器：安装在机头处；若压力出现周期性波动（如每10秒骤升1次），说明母粒分散不均（团聚体堵塞流道），需立即调整螺杆转速或检查预混质量。
在线测厚仪：PP中空板的壁厚偏差若＞±0.1mm，可能伴随母粒分散不均（母粒浓度高的区域熔体粘度低，壁厚偏薄），需同步排查分散问题。
五、常见分散问题与解决方案
1.问题1：局部表面电阻过低（＞10⁵Ω）
核心原因：母粒局部堆积；
解决方案：①检查喂料机是否“架桥”，清理料斗；②延长预混时间至8-10分钟。
2.问题2：表面电阻差异大（＞20%）
核心原因：螺杆混炼段剪切力不足；
解决方案：①更换带销钉混炼段的螺杆；②提高混炼段温度至190-200℃。
3.问题3：制品表面有黑色斑点（炭黑母粒）
核心原因：母粒未完全熔融破碎；
解决方案：①降低喂料速度，延长熔融时间；②提高螺杆转速至60-70rpm。
4.问题4：抗静电效果衰减快
核心原因：母粒中抗静电剂分散不均，易迁移；
解决方案：①更换PP载体母粒，提升相容性；②添加0.2%分散剂，抑制迁移。
